Válvula de admisión de la serie ANKA RH
Ventaja
Características:
1. aplicación: compresor de tornillo con inyección de aceite de velocidad variable
2 .Modo de liberación: controlado por la presión del puerto de succión Airend en el apagado o por la válvula solenoide.
3. La válvula de admisión tiene una estructura de verificación tipo martillo de baja pérdida de presión para evitar la inyección de aceite a través del compresor al apagarse.
4. La dirección única del canal de flujo de descarga hace que el flujo de aire no lave la placa de la válvula de retención durante la descarga.
5. la integración de la válvula de descarga y la válvula solenoide de control eléctrico hacen que se instale fácil y rápidamente.
Descripcion del modelo:
Datos técnicos:
| Modelo | Diámetro | Caudal (m³/min) | Presión máxima de trabajo | Temperatura media de trabajo | Temperatura de trabajo |

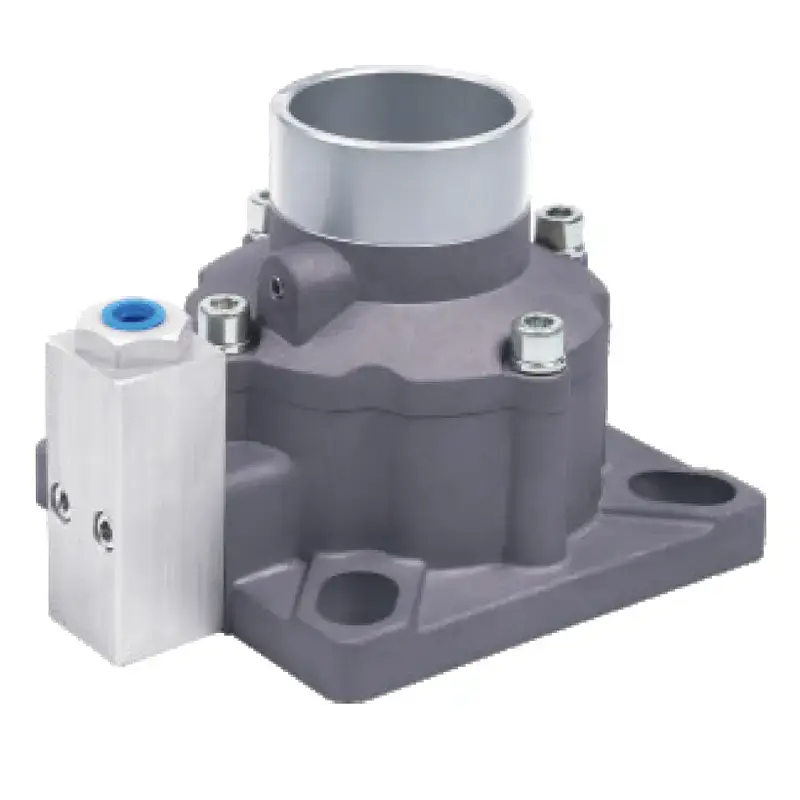

| RH-40H | 40 | 2-4.5 | 16 | -20-120 | -20-60 |

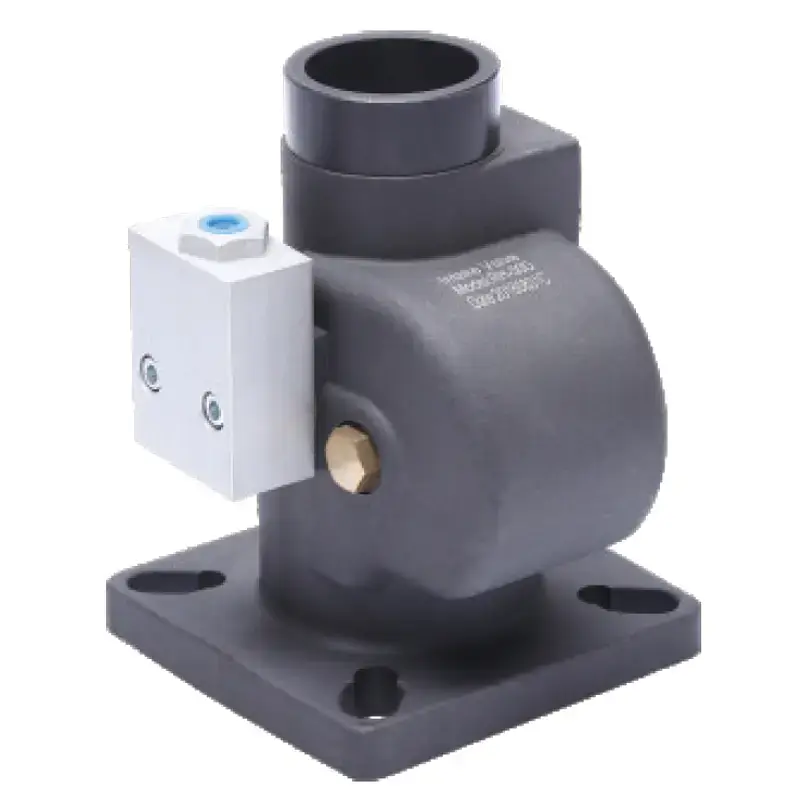

| RH-50B | 50 | 3-6 | 16 | -20-120 | -20-60 |
| RH-50D | 50 | 3-6 | 16 | -20-120 | -20-60 |

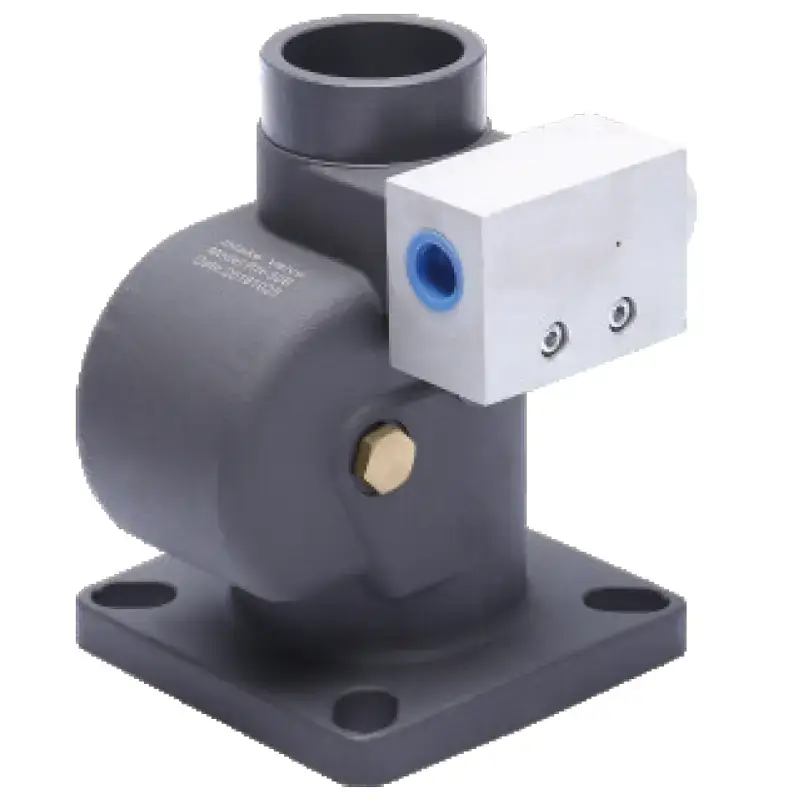

| RH-65B | 65 | 5-10 | 16 | -20-120 | -20-60 |
| RH-65D | 65 | 5-10 | 16 | -20-120 | -20-60 |

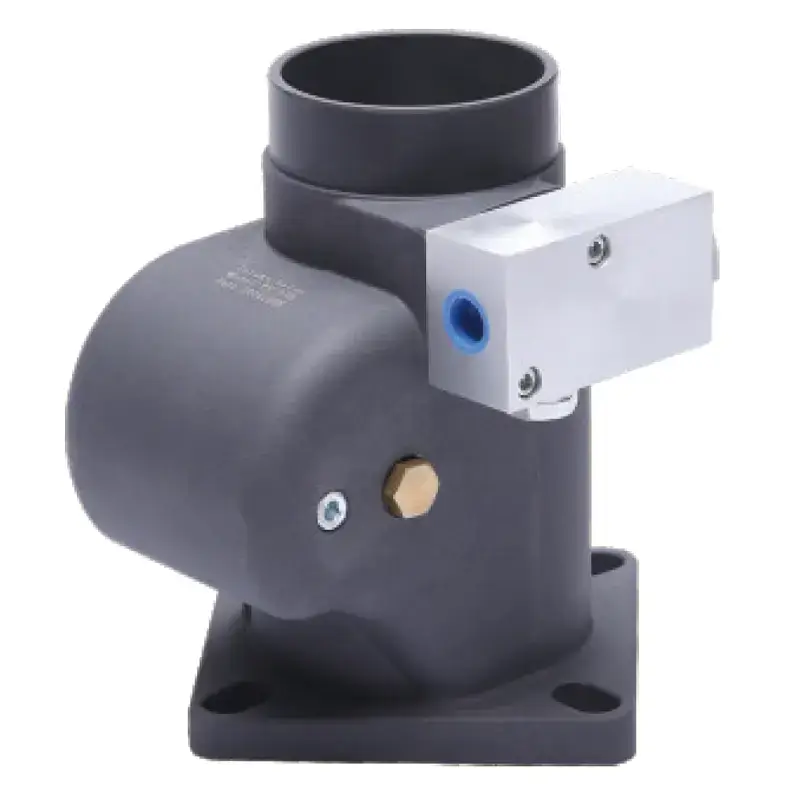

| RH-90B | 90 | 9-19 | 16 | -20-120 | -20-60 |
| RH-90D | 50 | 9-19 | 16 | -20-120 | -20-60 |
| Modelo | A | B | C | D | E | F | Tamaño de la interfaz | Tamaño de la junta tórica | G |
| RH-40H | 125*125 | 86 | ø109 | ø132 | 108 | 48 | RP1/4 | 82*2.65 | 4-ø13 |
| RH-50B | 132*132 | 100 | ø135 | ø150 | 182 | 62 | RP1/2 RP1/8 | 110*3.5 | 4-ø17 |
| RH-50D | 132*132 | 100 | ø135 | ø150 | 182 | 62 | RP1/4 | 110*3.5 | 4-ø17 |
| RH-65B | 150*150 | 110 | ø143 | ø170 | 151 | 78 | RP1/2 RP1/8 | 118*3.5 | 4-ø17 |
| RH-65D | 150*150 | 110 | ø143 | ø170 | 151 | 78 | RP1/4 | 118*3.5 | 4-ø17 |
| RH-90B | 155*155 | 120 | ø160 | ø180 | 226 | 100 | RP1/2 RP1/8 | 132*3.55 | 4-ø17 |
| RH-90D | 155*155 | 120 | ø160 | ø180 | 226 | 100 | RP1/4 | 132*3.55 | 4-ø17 |
