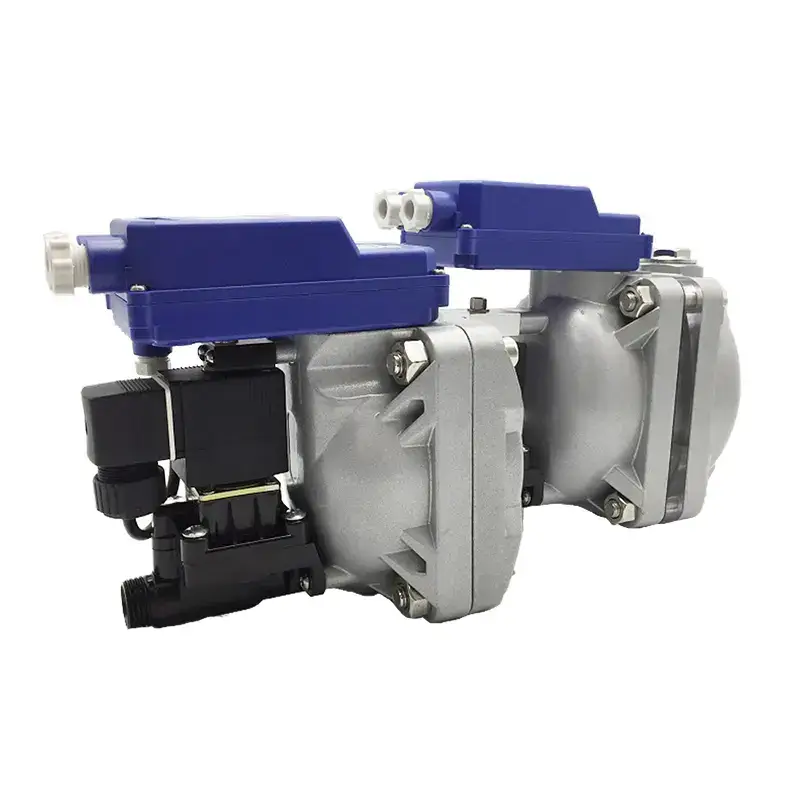

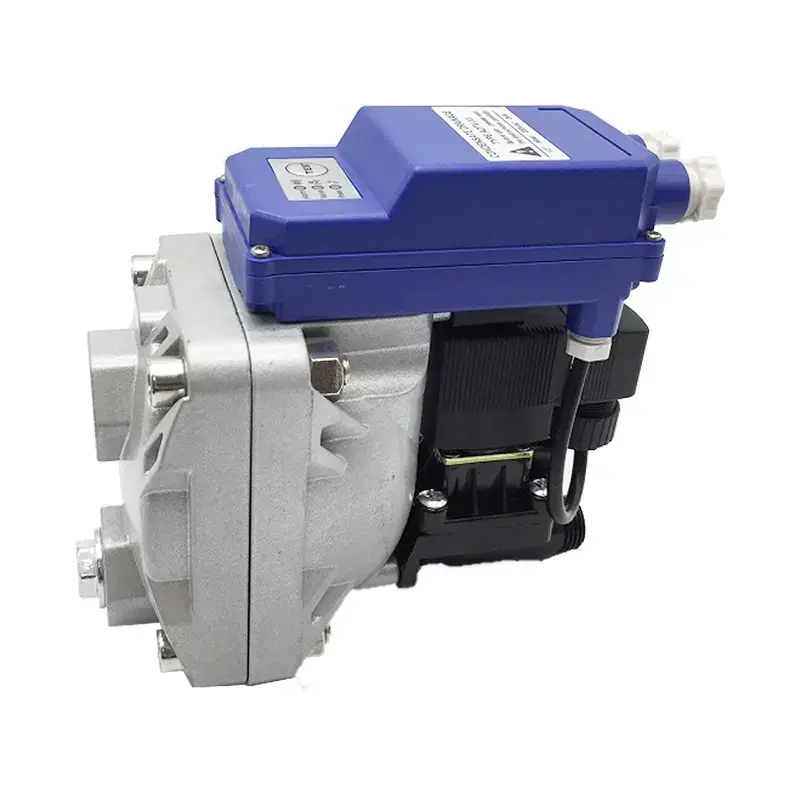

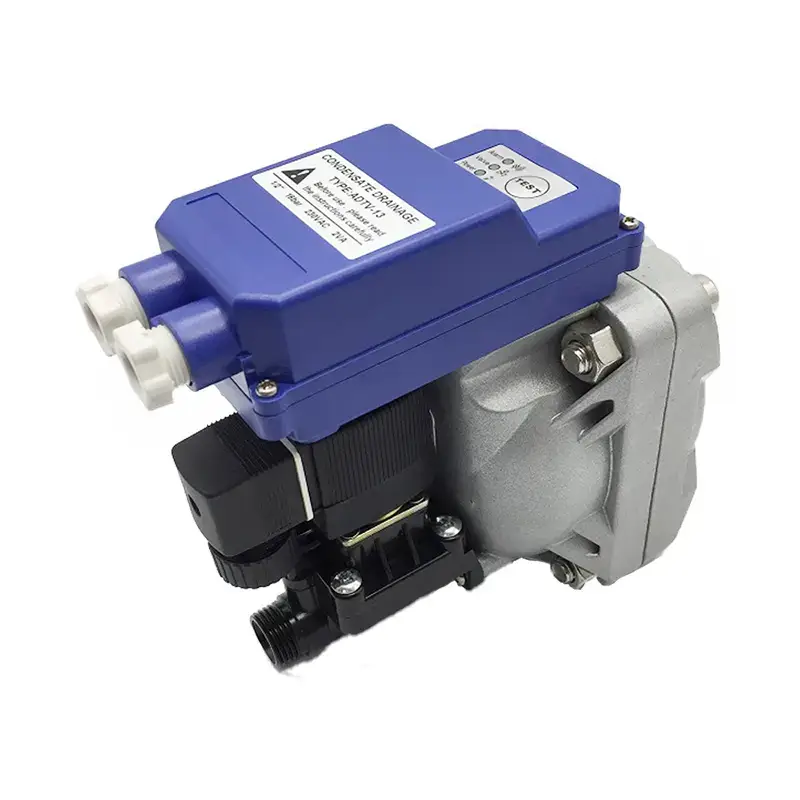

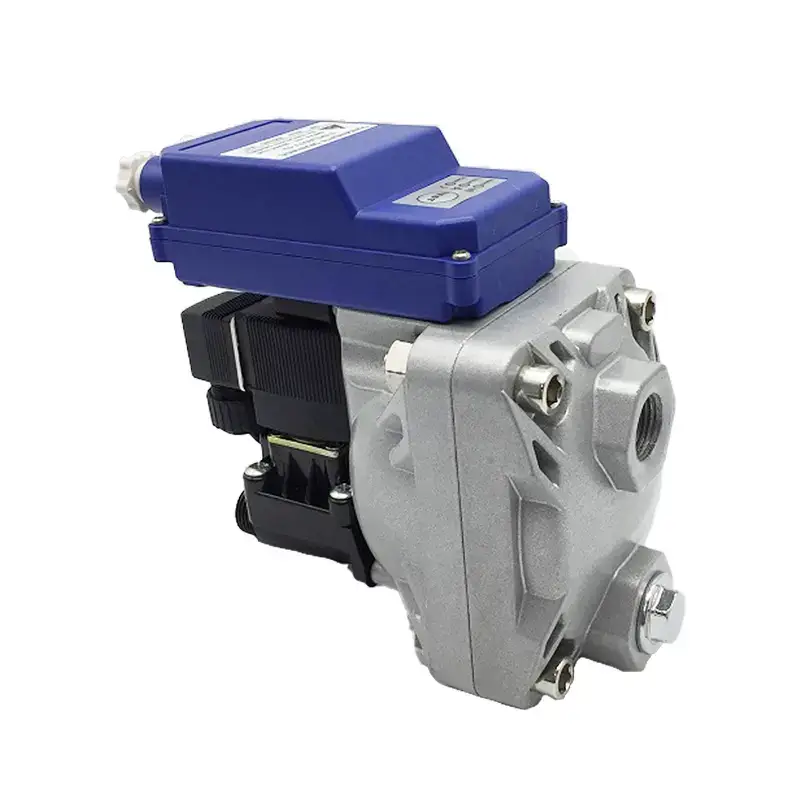

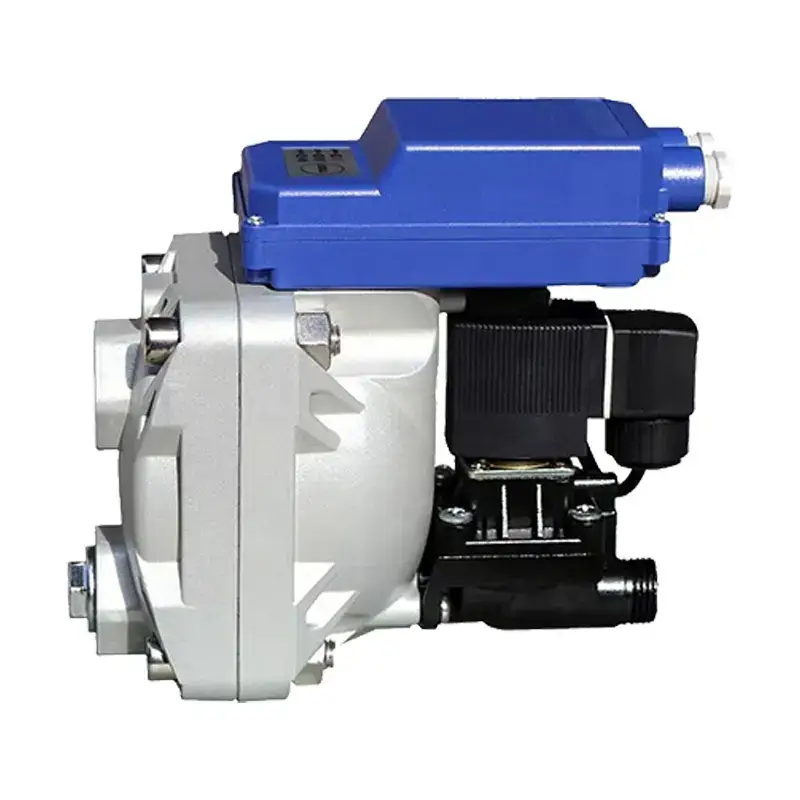

AKZL-13/14

anka_drain_valve-working_principle_1

La figura muestra que el condensado fluye al drenaje de condensado a través de la entrada ① y se acumula en la cámara ②. El sensor de capacitancia ③ detecta continuamente el nivel de líquido y envía una señal a la parte de control cuando el líquido llena la cámara. Luego, la válvula piloto ④ se activa y la válvula de diafragma ⑤ abre el puerto de drenaje ⑥ para descargar el condensado. Cuando se drene el condensado en el drenaje de condensado, el puerto de drenaje se cerrará rápidamente, lo que no provocará la pérdida de aire comprimido.

Detail_and_Installing_1

1. El tubo de entrada ① debe estar continuamente inclinado hacia abajo > 1 % para que el condensado fluya hacia el tanque de almacenamiento de agua,

2. El diámetro mínimo del tubo de entrada ② y el conector ④ es de 1/2” (diámetro interior > 15 mm) y se seleccionará un tubo grande en la medida de lo posible para reducir la resistencia.

3. El filtro pequeño y la tubería en forma de U no se pueden instalar antes de la entrada ③, lo que afectará el rendimiento del flujo propio del condensado.

4. Solo se puede usar una válvula de bola o una válvula de compuerta o una válvula de mariposa de gran diámetro en la entrada ④, y se debe garantizar un grado de apertura suficiente.

5. La presión mínima de trabajo del tanque de almacenamiento de agua⑤ es de 0,8 bar o 1,6 bar (consulte la etiqueta para obtener más detalles).

6. La manguera de presión de drenaje ⑥ debe seleccionarse en la medida de lo posible para facilitar la instalación.

7. Se requiere un aumento de presión mínimo de 0,1 bar por cada 1 m de elevación de la tubería de salida de drenaje⑦, ¡y la sección ascendente del extremo de salida no supera los 5 m!

8. El diámetro mínimo del cabezal de drenaje⑧ es de 1”, y una inclinación hacia abajo del 1 % puede reducir la resistencia al drenaje.

9. La boquilla de repuesto⑨ se puede usar para instalación vertical o tubería de gran diámetro, y también se puede usar como tubería de retorno.

10. La salida de drenaje ⑩ se puede instalar con válvula de bola como descarga manual de aguas residuales o como puerto de instalación del calentador.

Observaciones: cuando el condensado fluye automáticamente hacia el tanque de almacenamiento de agua o el retorno
producción de envases y botellas de plástico PET de todas las formas.

ModeloAKZL-13AKZL-14
Tamaño del puerto de entrada2*G1/2″2*G1/2″+ G3/4″
tamaño del puerto de salidaG1/2″G1/2″
temperatura de trabajo(1-60)℃(1-60)℃
compresor de aire max30m³/min 130m³/min
liofilizador max60m³/min260m³/min
filtro máximo300m³/min1300m³/min
Voltaje220VAC/110VAC/DC24V220AC/110AC/DC24V
Presión laboral0.8-16Bar0.8-16Bar
timer_auto_drain_1
timer_auto_drain_2
timer_auto_drain_3
timer_auto_drain_4
timer_auto_drain_1
timer_auto_drain_2
timer_auto_drain_3
timer_auto_drain_4
timer_auto_drain_1
timer_auto_drain_2
timer_auto_drain_3
timer_auto_drain_4
previous arrow
next arrow

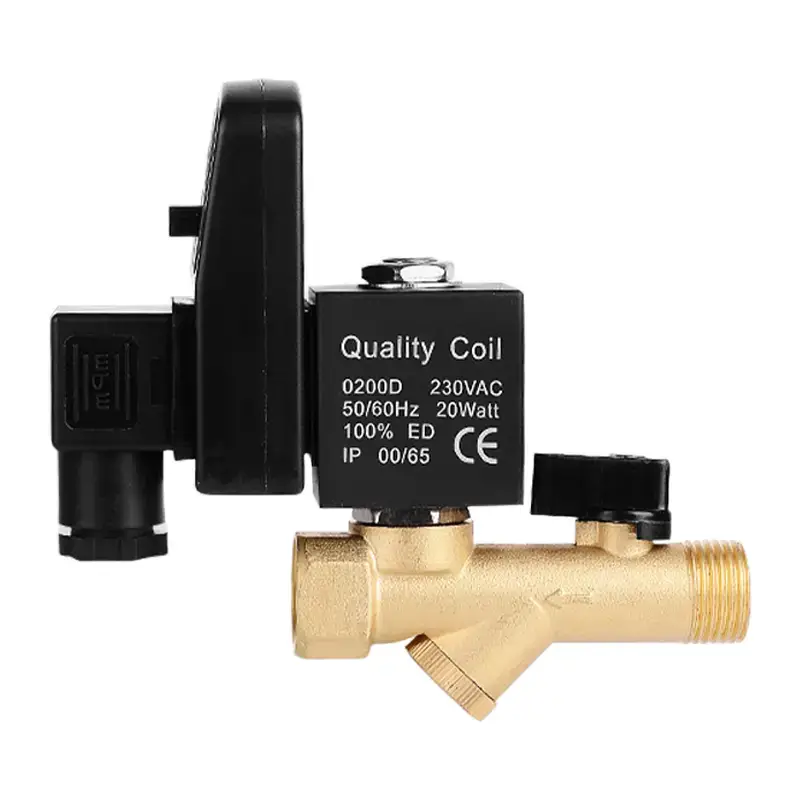

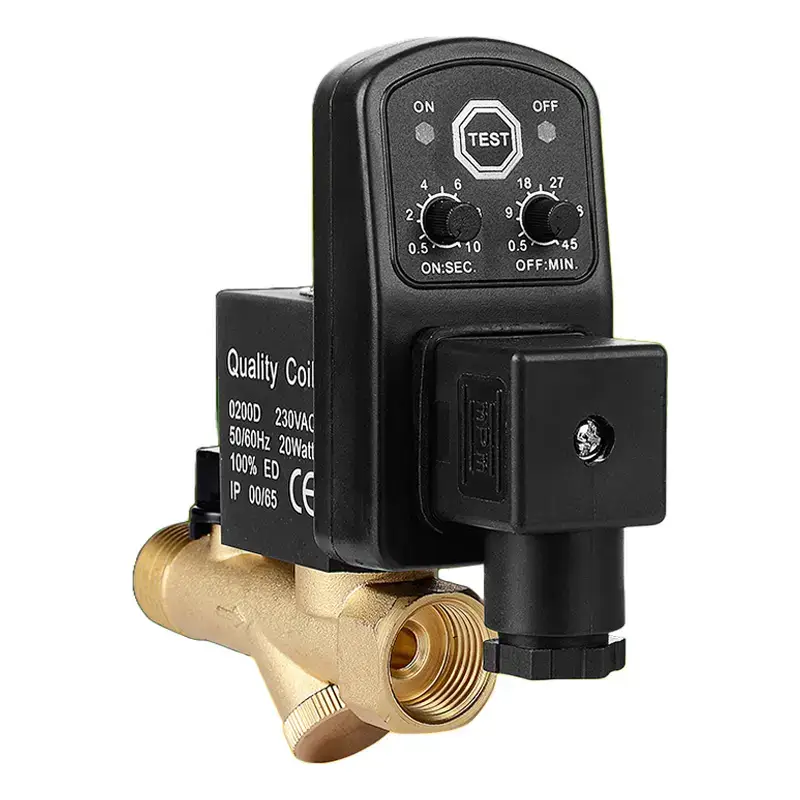

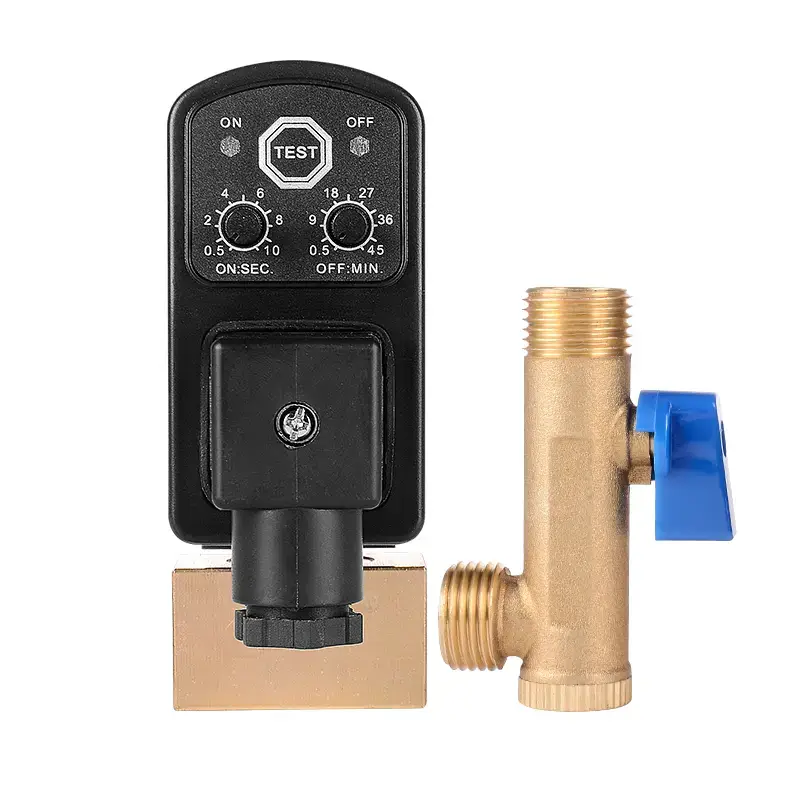

VÁLVULA DE DRENAJE AUTOMÁTICO DEL TEMPORIZADOR

Intervalo de tiempo (tiempo de APAGADO)0.5-45 minutos
Tiempo de descarga (tiempo de encendido)0.5-10 Segundos
Temporizador Interruptor de PRUEBA manualSí, microinterruptor
Voltaje24-240V AC/DC 50/60Hz
Consumo actual4mA
Temperatura ambiente-40-60 grado Celsius
Grado de protecciónIP65
Material de la cáscara del tiempoABS Grado plástico FR
Conexión del temporizadorDIN43650A
Indicadores de temporizadorOn/off
cup_type_drain_valve_1
cup_type_drain_valve_2
cup_type_drain_valve_3
cup_type_drain_valve_4
cup_type_drain_valve_1
cup_type_drain_valve_2
cup_type_drain_valve_3
cup_type_drain_valve_4
cup_type_drain_valve_1
cup_type_drain_valve_2
cup_type_drain_valve_3
cup_type_drain_valve_4
previous arrow
next arrow

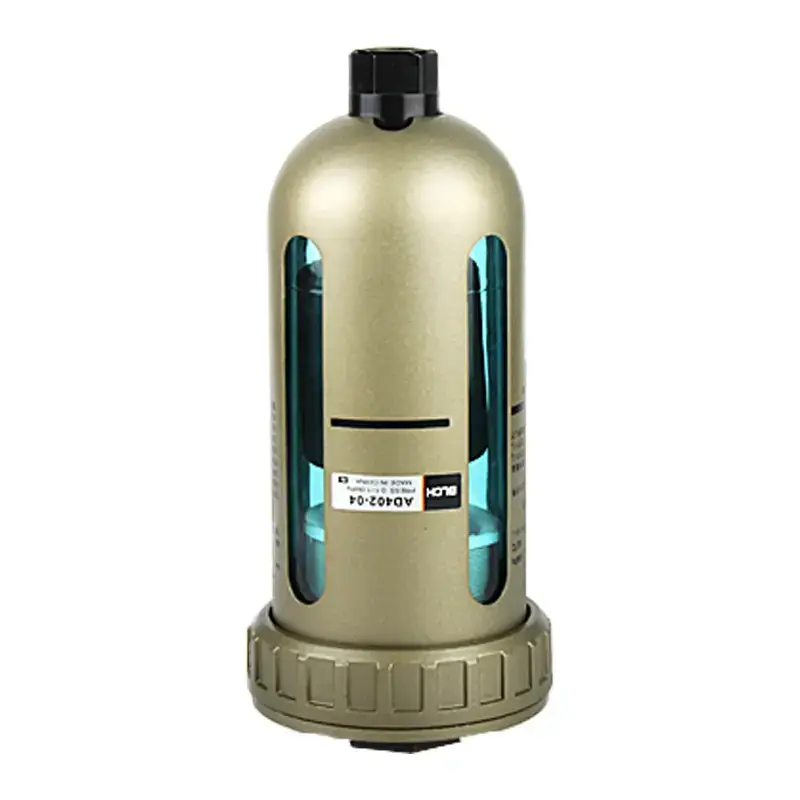

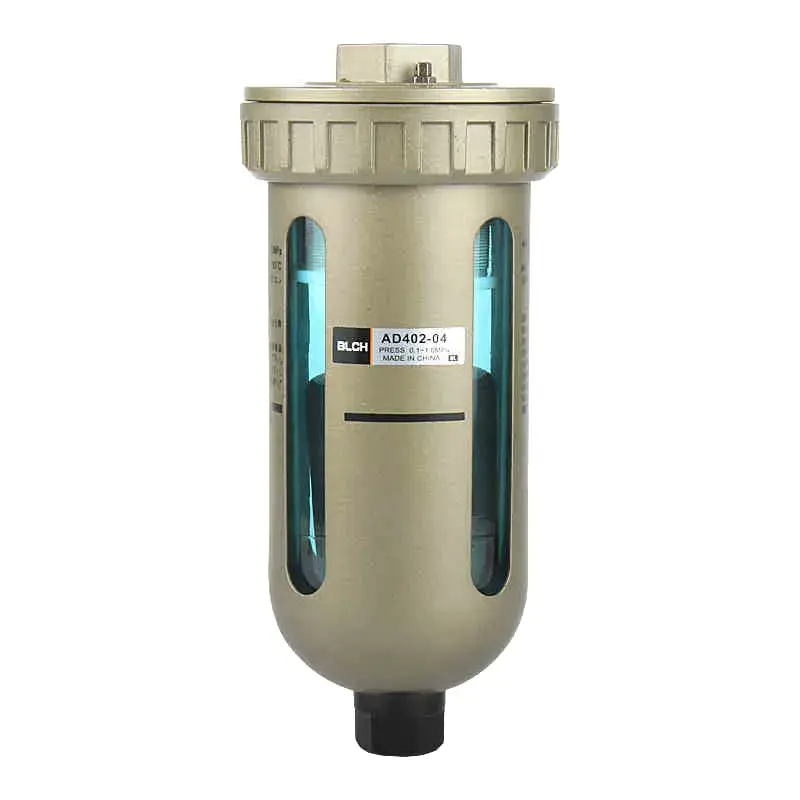

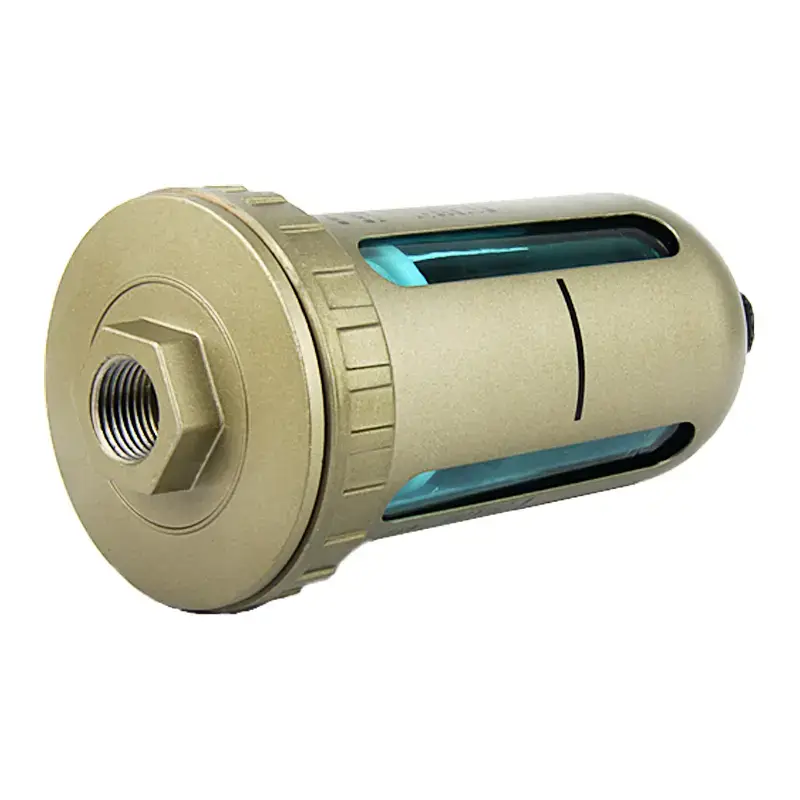

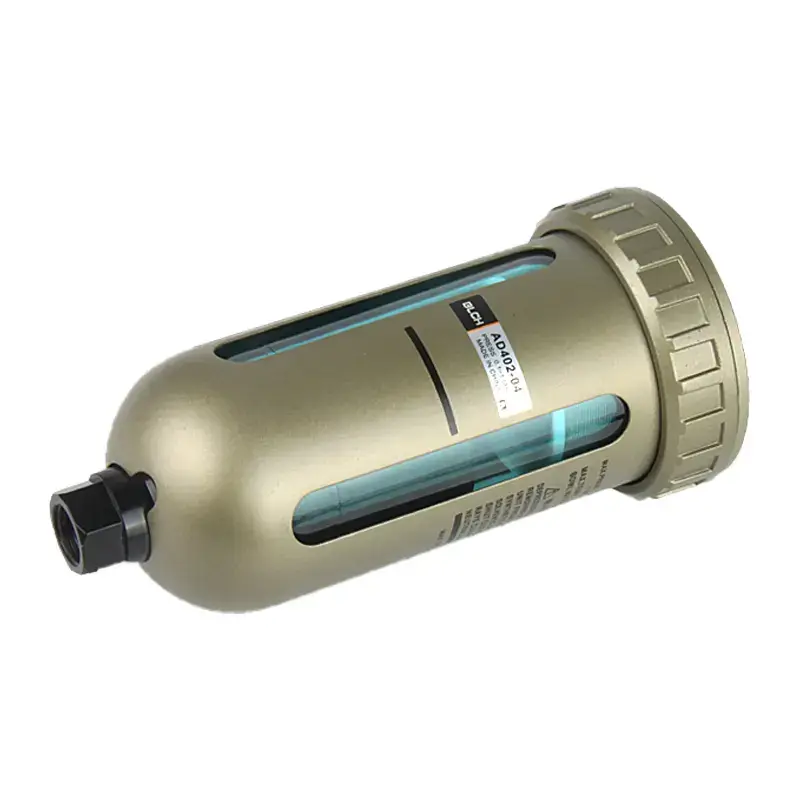

VÁLVULA DE DRENAJE DE COPA METÁLICA

La válvula de drenaje automática neumática se puede usar para equipos de aire comprimido, el agua condensada en la tubería se puede descargar del sistema automáticamente y mantener el aire comprimido seco y limpio.

USO PARA: compresor de aire, gasómetro, filtro, sistema neumático.

ModeloAKD402-02AKD402-03AKD402-04
Resistencia a la presión asegurada1.5MPa
Rango de presión de funcionamiento0.15~1.0MPa
Temperatura ambiente y de fluido5~60ºC
Tamaño del puertoG1/4G3/8G1/2
Tamaño del puerto de drenajeG1/8
Estado de drenajeTipo abierto normal
Medio de trabajoAire comprimido
ball_drain_valve_1
ball_drain_valve_2
ball_drain_valve_3
ball_drain_valve_4
ball_drain_valve_1
ball_drain_valve_2
ball_drain_valve_3
ball_drain_valve_4
ball_drain_valve_1
ball_drain_valve_2
ball_drain_valve_3
ball_drain_valve_4
previous arrow
next arrow

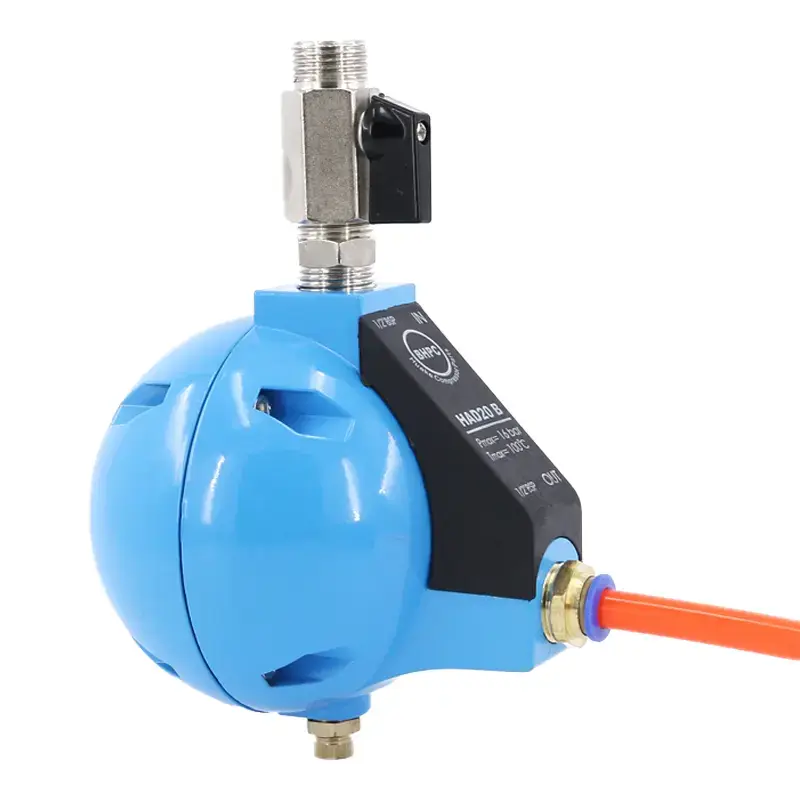

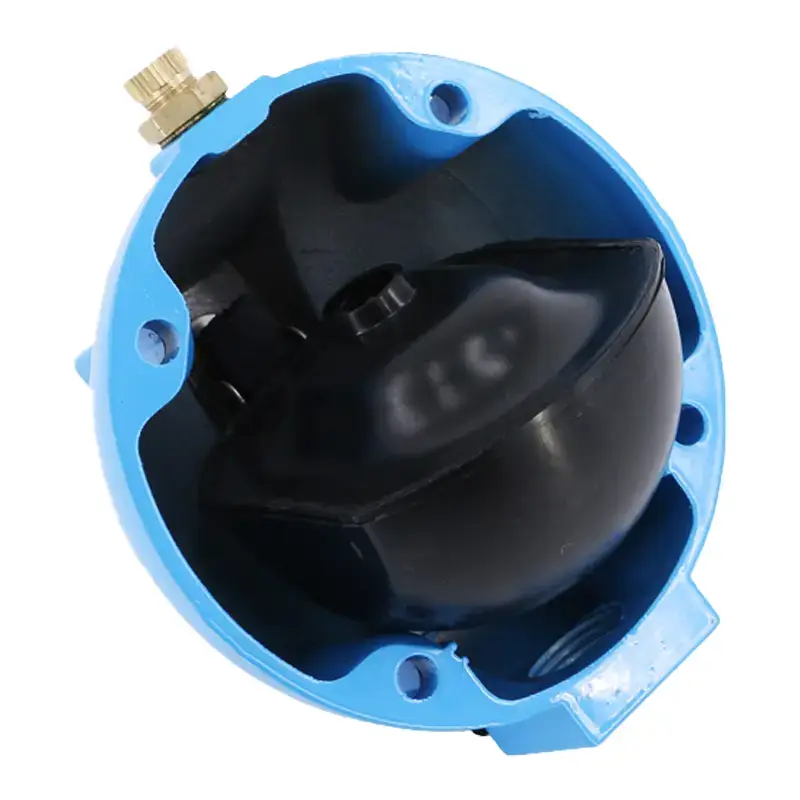

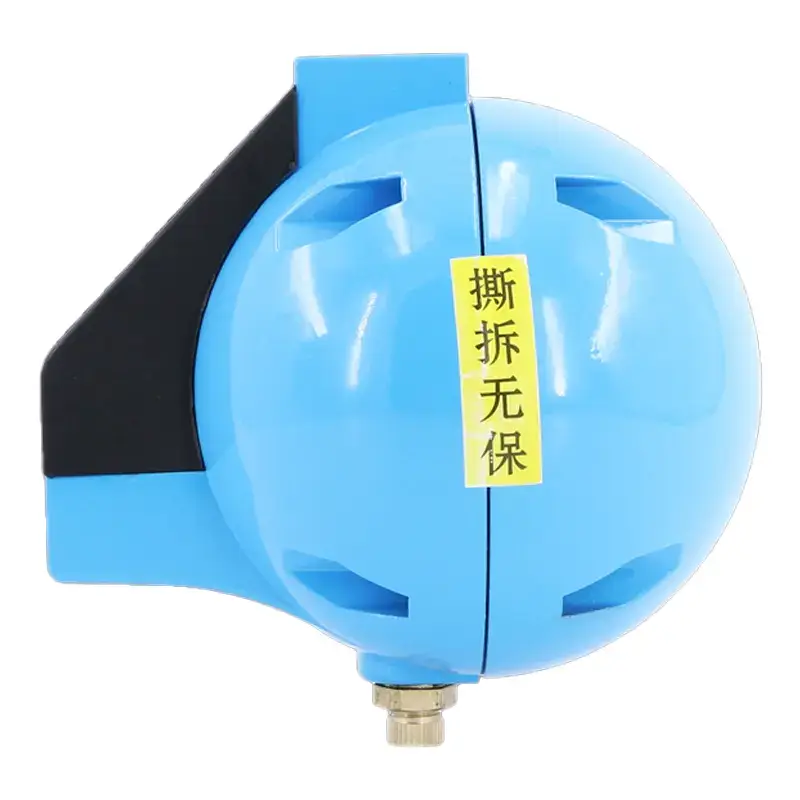

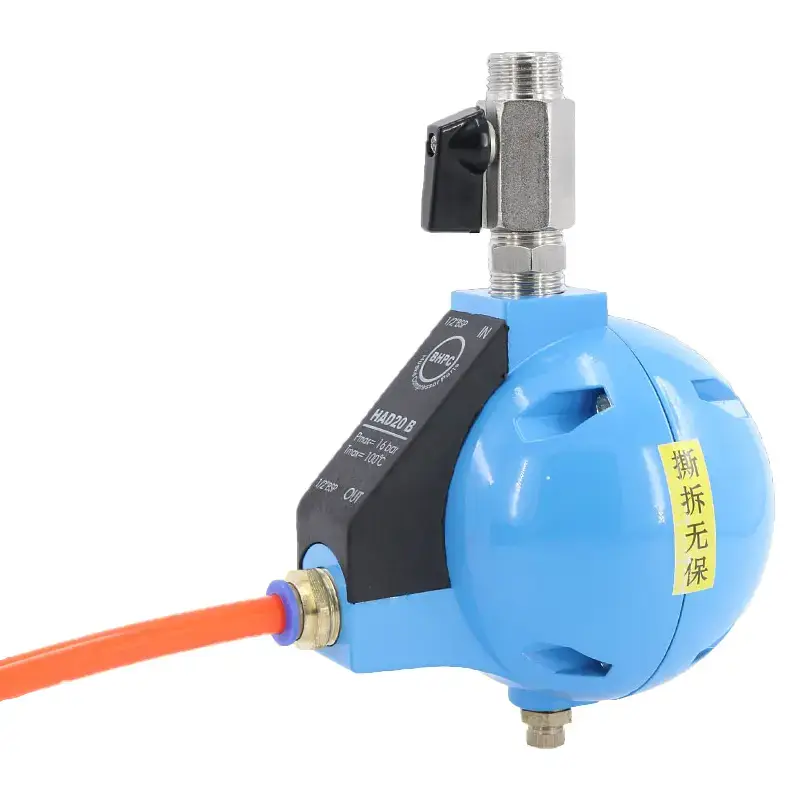

VÁLVULA DE DRENAJE DE BOLA

  • La carcasa del filtro está hecha de aleación de aluminio mediante fundición a presión y tiene una estructura compacta para garantizar un uso seguro.
  • Todas las carcasas se limpian, desengrasan y reciben un tratamiento anticorrosivo especial antes de rociar para mejorar la durabilidad y se aplican a las operaciones de plataformas en alta mar.
  • La interfaz roscada precisa hace que la instalación y el mantenimiento sean más accesibles y convenientes.
  • Todas las carcasas se probaron bajo una presión de trabajo de 32 bar durante 96 horas y la presión máxima de estallido es de 105 bar.
  • En condiciones de trabajo de 1,5-80 ºC y presión de 16 bar, el cuerpo tiene una garantía de 15 años y la vida útil del elemento filtrante es de 6000-8000 horas.

nombre del producto

Válvula de drenaje del compresor de aire tipo flotador con descarga automática

Tipo

Tipo flotador de bola

Conexión de entrada y salida de agua condensada

1/2″ BSP

máx. presión

16bar

máx. temperatura

100 ℃

Capacidad máxima de descarga

500L/Hora

Certificación

CE/ISO9001
