Filtro de precisión serie AK
Ventaja
Características:
- La carcasa del filtro está hecha de aleación de aluminio mediante fundición a presión y tiene una estructura compacta para garantizar un uso seguro.
- Todas las carcasas se limpian, desengrasan y reciben un tratamiento anticorrosivo especial antes de rociar para mejorar la durabilidad y se aplican a las operaciones de plataformas en alta mar.
- La interfaz roscada precisa hace que la instalación y el mantenimiento sean más accesibles y convenientes.
- Todas las carcasas se probaron bajo una presión de trabajo de 32 bar durante 96 horas y la presión máxima de estallido es de 105 bar.
- En condiciones de trabajo de 1,5-80 ºC y presión de 16 bar, el cuerpo tiene una garantía de 15 años y la vida útil del elemento filtrante es de 6000-8000 horas.
DETALLES
Medidor de DP
La aplicación más popular para los manómetros de presión diferencial es el control de la filtración. A medida que un cartucho de filtro se obstruye con contaminantes, la presión entre los puertos de entrada y salida aumenta y la eficiencia disminuye.
Cuando la presión diferencial alcanza un límite específico, el operador sabe que es hora de cambiar el filtro, manteniendo el proceso funcionando sin problemas y de manera eficiente y evitando daños al sistema. De manera similar, el operador puede usar el medidor de DP para detectar la acumulación de incrustaciones en tuberías y bombas.
Cuerpo de alta calidad
Todas las carcasas se limpian, desengrasan y reciben un tratamiento especial anticorrosión antes de la pulverización para mejorar la durabilidad y se pueden aplicar a las operaciones de plataformas en alta mar. La interfaz roscada precisa hace que la instalación y el mantenimiento sean más fáciles y convenientes.
Vista
La mirilla está hecha de materiales únicos, verifica la condición de bloqueo del drenaje
Válvula de purga manual
La presión se puede aliviar cuando se reemplaza o revisa el filtro de precisión girando la válvula de purga manual. También puede drenar cuando la válvula de drenaje automático está bloqueada con la válvula de purga manual.
ESPECIFICACIÓN TÉCNICA
| Modelo | Tamaño de la tubería | Caudales | Dimensión (mm) | |||||||
| L/S | m³/min | scfm | W(Ancho) | D (Profundidad) | H (Altura) | A | B | C(despacho para vivienda) | ||

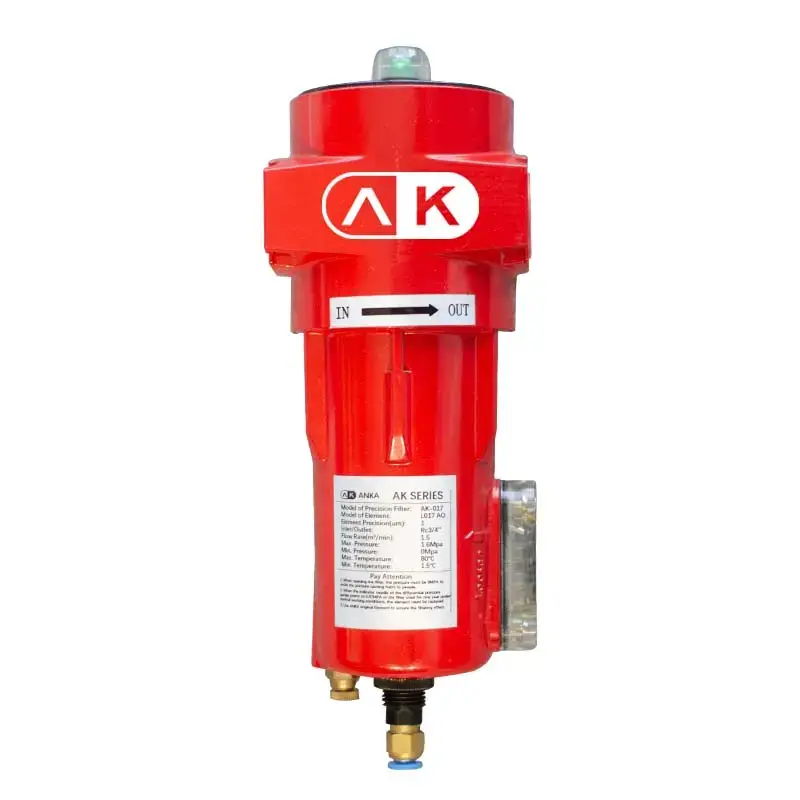

| AK017 | RC1/2″ | 16.7 | 1 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK025 | RC3/4″ | 25 | 1.5 | 53 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK030 | RC1/2″ | 30 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| AK035 | RC3/4″ | 33.3 | 2 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |

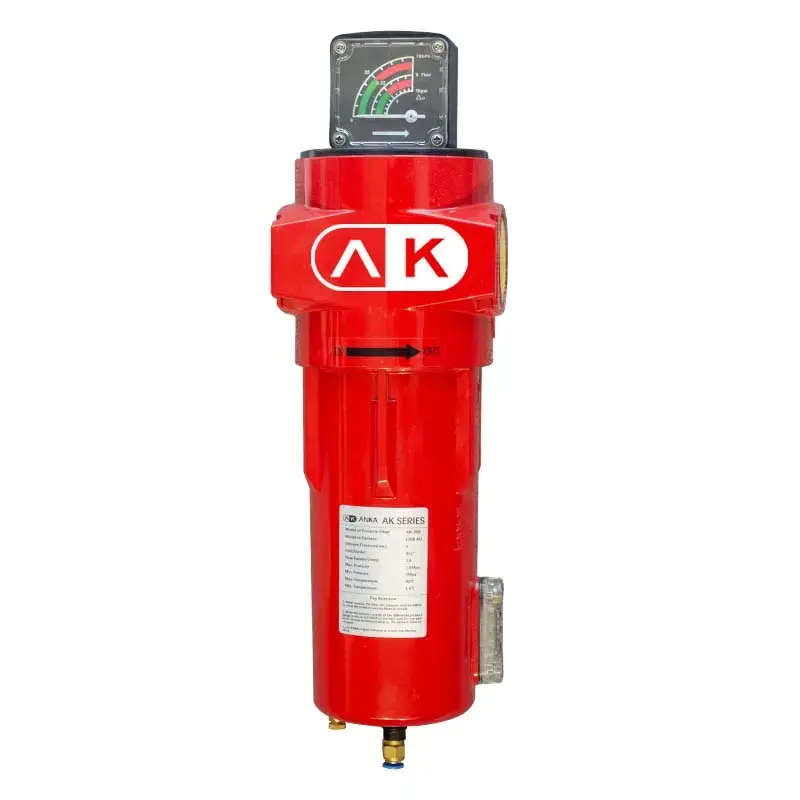

| AK058 | RC3/4″ | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK068 | RC1″ | 60 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK080 | RC1″ | 80 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| AK145 | RC1-1/2″ | 120 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |

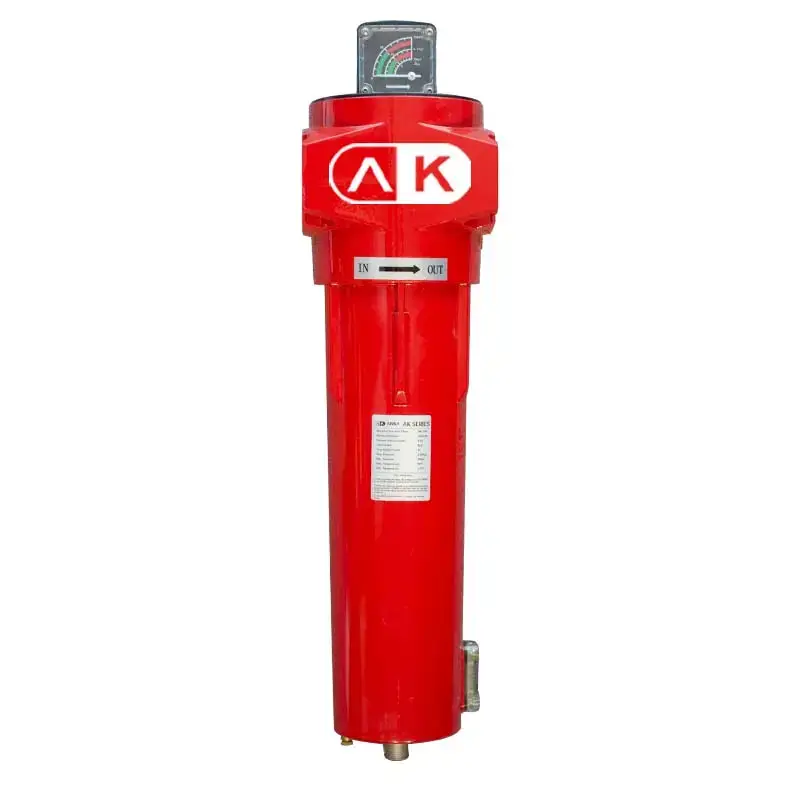

| AK220 | RC2″ | 200 | 12 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK260 | RC2-1/2″ | 233.3 | 14 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK330 | RC2″ | 267.2 | 16 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK360 | RC2-1/2″ | 317.3 | 19 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK405 | RC2-1/2″ | 367.4 | 22 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK430 | RC3″ | 467.6 | 28 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK620 | RC3″ | 620 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Requerimientos técnicos | Presión máxima de funcionamiento: 10 barg Temperatura máxima de funcionamiento: 80 °C Temperatura mínima de funcionamiento: 1,5 °C | |||||||||
| Presión | barcaza | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| psig | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Factor de corrección | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Filtración de elementos de aire:
Los productos se prueban con equipos de prueba avanzados internacionales basados en la norma ISO12500, que es equivalente a la norma ISO8573.
| Grado de filtración |  | | | |  | | |
| PF | AO | AA | AX | ACS | AR | AAR | |
| Eliminación de partículas (ISO12500-3) | 5μm | 1μm | 0.01μm | 0.01μm | – | 1μm | 0.01μm |
| Concentración de aerosol de aceite de salida (ISO12500-1) | 5mg/m³ | 0.6mg/m³ | <0.01mg/m³ | <0.001mg/m³ | <0.004mg/m³ | – | – |
| Rendimiento de filtración de partículas (ISO12500-3) | – | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Rendimiento de filtración de (ISO12500-1) | 50% | 80+% | 99.9+% | 99.99+% | – | – | – |
| Vida útil del elemento | 6000 horas | 6000 horas | 6000 horas | 6000 horas | 2000-3000 horas | 4000-6000 horas | 4000-6000 horas |
| Preceder con | Antes del secador de aire | después del secador de aire | después AO | después AA | antes de AX | después del secador desecante | después AR |
