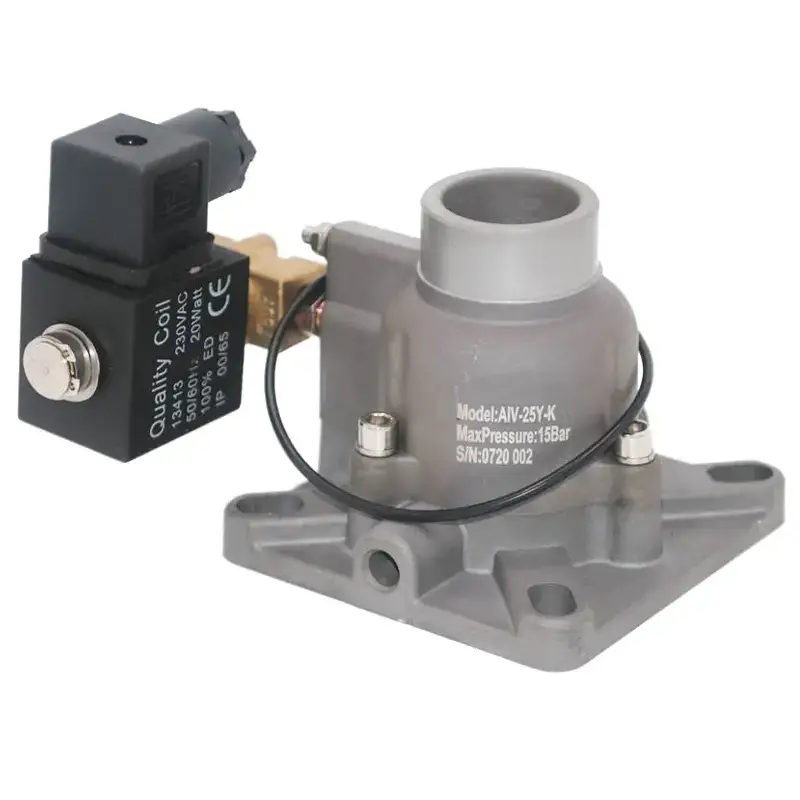

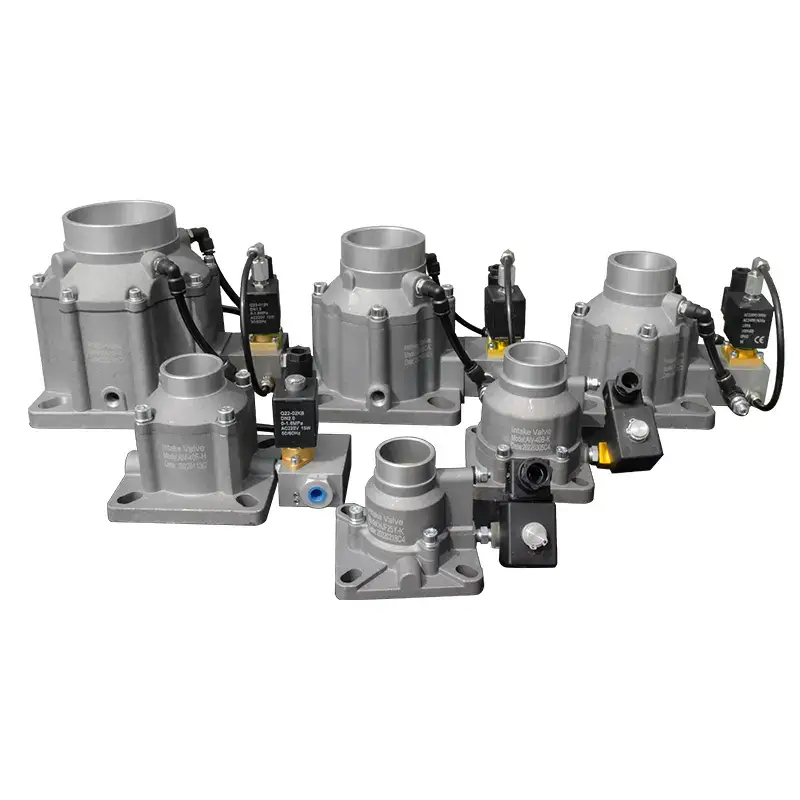

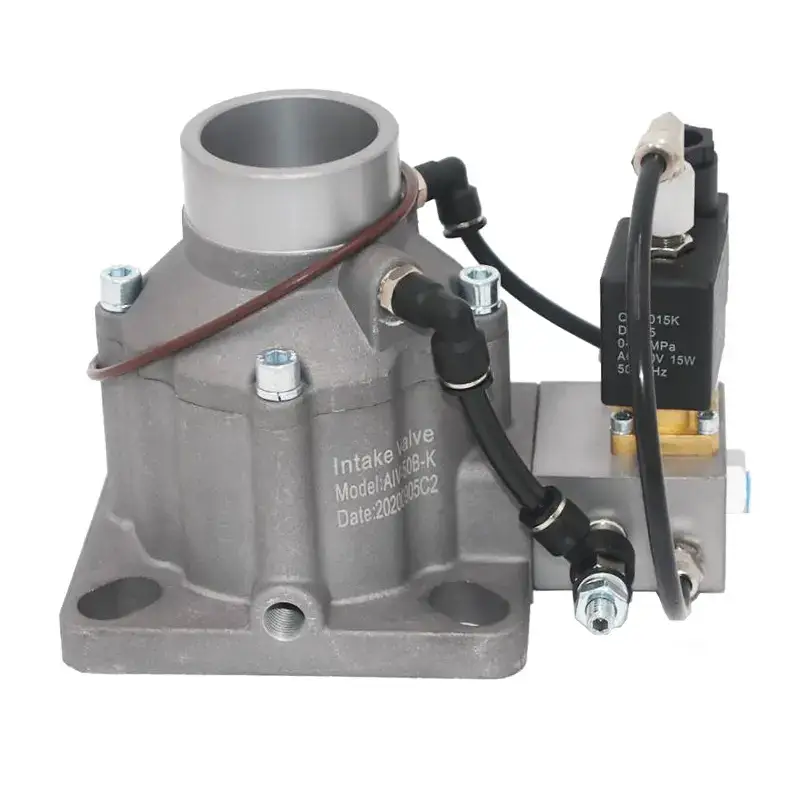

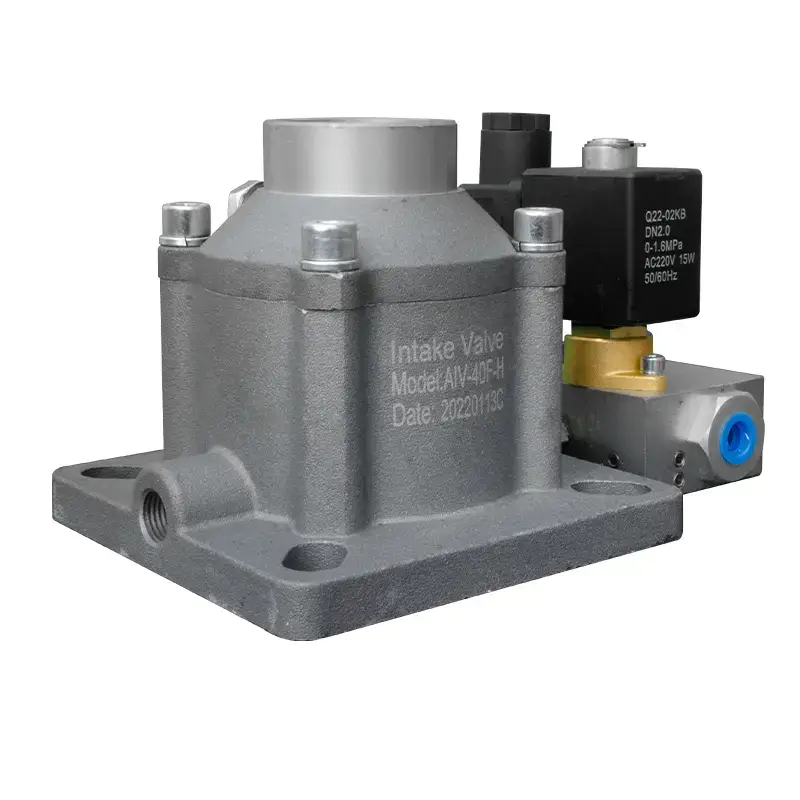

Válvula de admisión de la serie ANKA AIV

anka_aiv_25_2
anka_aiv_40_2
anka_aiv_50_2
anka_compressor_intake_valve_2
anka_aiv_25_2
anka_aiv_40_2
anka_aiv_50_2
anka_compressor_intake_valve_2
anka_aiv_25_2
anka_aiv_40_2
anka_aiv_50_2
anka_compressor_intake_valve_2
previous arrow
next arrow

Ventaja

Características:

1 、 aplicación: compresor de tornillo con inyección de aceite de frecuencia de potencia
2、Es del tipo N/O y se cerrará en respuesta a una señal de presión de control.
3 、 El diseño de estructura especial resuelve el problema de la alta carga de arranque.
4、Al apagarse, la válvula de admisión tiene una función de verificación para evitar la inyección de aceite a través del compresor.
5, la válvula de admisión puede eliminar el ruido de cavitación del extremo de aire mediante la admisión de aire durante la descarga.
6 、 La integración de la válvula de descarga, la válvula de admisión de aire, la válvula solenoide y la válvula proporcional en una válvula de admisión hace que la instalación sea fácil y rápida.

Descripcion del modelo:

description-es

Datos técnicos:

ModeloDiámetroCaudal (m³/min)Presión máxima de trabajo (bar)Temperatura media de trabajoTemperatura de trabajo
AIV-25B 250.5-1.216-20-120-20-60
AIV-25Y 250.5-1.216-20-120-20-60
AIV-40A 40 1-2.516-20-120-20-60
AIV-40B 40 1-2.516-20-120-20-60
AIV-40C 40 1-2.516-20-120-20-60
AIV-40F 40 1-2.516-20-120-20-60
AIV-40J 40 1-2.516-20-120-20-60
AIV-50A502.5-4.216-20-120-20-60
AIV-50B 502.5-4.216-20-120-20-60
AIV-65A654-716-20-120-20-60
AIV-65C 654-716-20-120-20-60
AIV-85B 858-1416-20-120-20-60
AIV-85F858-1416-20-120-20-60
AIV-100 10012-1816-20-120-20-60
AIV-120B 12018-2516-20-120-20-60
aiv_intake_valve_drawing
ModeloDirección de entradaABCDEFGTamaño de la interfazTamaño de la junta tórica
AIV-25BVertical75X8055/6062X5553X5374ø404-ø9G1/853X2.65
AIV-25YVertical99X9974ø104ø11583ø404-ø11G1/887.5X2.65
AIV-40AHorizontal100X10074ø104ø115105ø484-ø9G1/487.5X2.65
AIV-40BVertical100X10074ø104ø115105ø484-ø9G1/887.5X2.65
AIV-40CVertical100X10074ø104ø115105ø484-ø9G1/487.5X2.65
AIV-40FVertical120X12084ø119ø133105ø50/484-ø9/ø13G1/492X3
AIV-40JVertical137X137104ø135ø160105ø504-ø14G1/4113X3.55
AIV-50AHorizontal134X13476ø100ø115139ø624-ø18G1/490X3.5
AIV-50BVertical134X134ø100ø134ø150139ø62/ø604-ø18G1/4110X3.5
AIV-50BVertical134X134ø100ø130ø156142ø784-ø13G1/4110X3.5
AIV-65CVertical150X150ø113ø149ø170156ø784-ø18G1/4117X3.5
AIV-65AHorizontal146X146ø110ø143ø17095ø784-ø18G1/4117X2.65
AIV-85BVertical165X165ø119ø160ø176180ø1004-ø17G1/4132X3.55
AIV-85BVertical165X165ø119ø160ø176180ø1004-ø17G1/4 G1/2132X3.55
AIV-100Vertical154X154114ø152ø172ø250ø1254-ø18G1/4125X3.5
AIV-120BVertical///ø225ø305ø1508-ø18G1/4190X4
